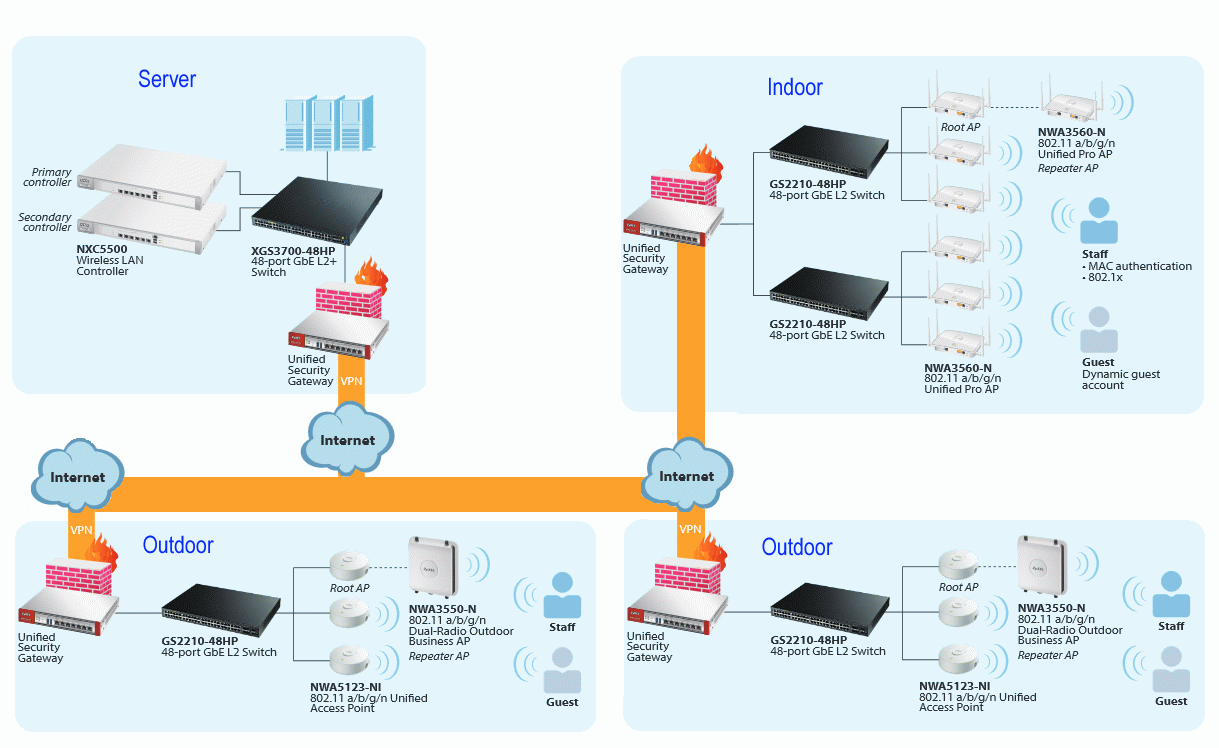

Итак, Влагозащищенное решение, пригодное для улицы.

• 1 штука - UAG4100 (это в серверную - фирменная биллинговая система от ZyXell)
• 1 штука - Sp350 Необязательно, но если мы это кому-нибудь продавать когда-нибудь или хотя бы показывать - с чековым принтером для перчати одноразовых талонов на вход в сеть все будет выглядеть гораздо круче.
• 1 штука - GS1900-8HP(это на точку)
• 1 штука - XGS1910-24 (это в серверную, принципиально какой-то вариант сети я могу построить и без этой штуки, но это большой резерв на будушее развитие плюс там оптические коннекторы двух современных видов, то есть провайдер в серверную можно подключить к этому прибору - если он будет на оптике)
• 2 штуки - Zywall+300 (один в серверную, один на точку - єто VPN-тоннеллеры)
• 1 штука - HP+DL360+G7 (это собственно кампутер для серверной - который свистит - там есть различные конфигурации - нужно чтобы было два процессора, два диска новых чтобы было, памяти мне пока достаточно 16 ГБ)
• 1 штука блок питания вот такой APC+Smart-UPS++2U+230
• И второй для подвала, фишка в том, чтобы он влазил в ящик для оборудования, которое будет в подвале на точке. UPS+APC
• Нам нужно два вот таких ящика server+rack+19 Один совсем маленький, возможно даже настенного крепления. В нем будет всего два прибора и блок бесперебойного питания для подвала. А второй, для серверной, надо взять хотя бы такого размера, как у меня дома - хотя бы метр высотой.
• Нужна будет вот такая бухта кабеля 305M+Meter+Roll+Network+UTP+Copper+Lan+Cat6
• Нам нужно будет пару вот таких пачек джеков - 50pcs-RJ45-Modular-UTP-Plug-Network-Connector

========== теперь собственно радиопередатчики ===============

• Сначала простые, невлагозащищенные. С прямым подключением, с беспроводным подключением и с возможностью внешних выносных антен. Пишу только как вариант для экономии денег.
  • NWA5123-NI
  • офисная, которая может подключиться не по кабелю, а стоять отдельно - то есть принимает нашу сеть и транслирует ее дальше NWA5121-N
  • Отдельно стоящая маломощная точка доступа запитываются от специального электропитания PoE12-HP Для тех, которые запитываются по кабелю от ящика на точке, отдельного электропитания не требуется, оно идет от самого ящика.
• Крутая продвинутая точка доступа для помещений, которую можно усилить четырьмя внешними антенами - NWA5560-N

======

• А на самом деле нам нужные влагозащищенные, вот такие NWA3550-N Принципиально для начала достаточно одной такой штуковины. Особенно если мы хотим эту точку сделать как тестовую зону. Но скорее всего для реального покрытия всей зоны их нужно будет больше, чем одна штука. Лицензия, встроенная на все что я пишу, входит в покупку изначально на восемь таких приборов. Хотя вся эта система потянет 64 таких точки, но лицензии потом докупаются отдельно. Другой вариант - ставить офисные точки доступа, но они конечно быстро окислятся и превратятся в гавно - но есть вариант ставить их во влагозащищенных ящиках.
• На каждую такую точку доступа можно прицепить ЧЕТЫРЕ вот такие внешние антены с круговой диаграммой направленности - ANT2105
• Или вот такие с секторной диаграммой направленности ZyXel ANT1314 - но почему-то не могу их найти сейчас в продаже - их просто мгновенно расхватывают.
• Антены подключаются вот таким кабелем - LMR400-N Соответственно, сколько будем цеплять антенн, столько нужно и кабелей.

Теперь считаем деньги. Цены меняются каждый день, написано ориентировочно

• 1. UAG4100 = $450-$650
• 2. SP350E = $300-$420
• 3. GS1900-8HP = $144-$180
• 4. XGS1910-24 = $440-$570
• 5. 2 шт Zywall-300 = 2 шт $350-$1300 (есть акция, по которой сейчас цена снижена с $1300 до $300) = $600 - $2600
• 6. HP-DL360-G7 = $1000 - $4000 (б/у или новый)
• 7. APC-Smart-UPS-2U-230-19 = $245-$320
• 8. UPS-APC = $80-$200
• 9. server-rack-19 = $180-$300
• 10. Client-rack = $50-$180
• 11. Network-UTP-Copper = $90

========================== Итого постоянная часть $3580-$9500
Цена разная потому что есть АКЦИИ плюс сервер новый/старый


Часть вторая - передатчики, их количество зависит от конфигурации помещения
Основная лицензия (входящая в комплект поставки) на 8 передатчиков любых типов, требуется ли отдельная лицензия на ретрансляторы, не до конца понятно. Но одна точка восьмая внутри UAG4100.
Запитываются семь передатчиков от основного ящика с оборудованием по кабелям, которые надо разводить по всему зданию
Можно поставить повторители, к ним не надо подводить кабель от основного ящика с оборудованием, но им нужно все равно небольшое электропитание и для каждого небольшой блок питания по пункту 15)


7 точек невлагозащищенных (маломощных или мощных) плюс непонятно сколько ретранляторов (зависит от конфиругации помещения) - на всякий случай посчитано для восьми.

• 12. 7 шт NWA5123-NI = 7 шт $158-$250 = $1264 - $2000 (самый простой минимальный передачик)
• 13. 7 шт NWA5560-N = $318-$507 = $2544-$4056 (быстрый и мощный передатчик)
• 14. сколько ? NWA5121-N = $180-$244 (ставятся отделно не на кабеле, принимают и транслируют сигнал дальше - сколько их надо, зависит от вида здания)
• 15. сколько ? PoE12-HP = $49-$106 (их нужно столько, сколько передатчиков по пункту 13)

7 точек влагощащищенных (отдельно влагозащищенных повторителей не бывает, повторители делают из этих же точек)

• 16. 7 шт NWA3550-N = 7 шт $318-$880 (у этих точек питание входит в комплект поставки) - - на всякий случай посчитано для восьми.
• 17. На мощные точки доступа (невлагозащищенные по пунту 13 или на влагозащищенные )можно прицепить внешние антены разных типов например на каждую точку можно прицепить по ЧЕТЫРЕ вот такие антены ANT2105 = $25-$100 за каждую
• 18. Антены цепляются на кабели LMR400-N = $17-$40 - кабели бывают разной длины, смотря как стоят антены

=================
Итого, влагозащищенные передатчики.
вариант влагозащищенных передатчиков без ретрансляторов и внешних антен на передатчиках - 7 шт - $2520-$7040
(есть акции, поєтому так цены отличаются у тех, кто продает по акции и без акции)
вариант влагозащищенных передатчиков с антенами (конфигурацию и тип надо подбирать, берем по среднему - по четыре приличные антены по сто долларов на каждый передатчик) - ПЛЮС $400х8=$3200

Итого, вариант офисных, невлагозащищенных передатчиков
7 самых простых низкоскростных маломощных передатчиков БЕЗ ПОВТОРИТЕЛЕЙ - $1264-$2000
плюс (НАПРИМЕР) 7 повторителей в дальние углы - ПЛЮС $1832-$2800

ИЛИ

7 точек мощных быстрых офисных передатчиков - $2520-$7040
плюс (НАПРИМЕР) 7 повторителей в дальние углы - $1832-$2800
плюс (НАПРИМЕР) 32 антены по 80 долларов - $2560


И еще раз суммарная табличка по передатчикам:

Влагозащищенные - 7 передатчиков - $2520-$700 ПЛЮС антены по необходимости $3200
Невлагозащищенные, медленные, маломощные, минимальное решение 7 шт - $1260-$2000 ПЛЮС (непонятно сколько повторителей, если например 8, то) - $1832-$2000
Невлагозащищенные, быстрые, мощные 7 шт - $2520-$7040 ПЛЮС антены по необходимости $3200 ПЛЮС (непонятно сколько повторителей, если например 8, то) - $1832-$2000

'
