UML project

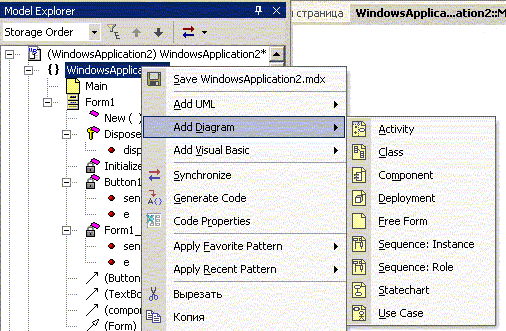

На самом верхнем уровне UML-проект состоит из нескольких диаграмм:![](/Dotnet/Tour/17.gif)
и отдельных элементов верхнего уровня:
![](/Dotnet/Tour/18.gif)
кроме того, существую свободные формы (отдельные описания), в которых для описания применяются некоторые фигуры:
![](/Dotnet/Tour/19.gif)
и элементы UML:
![](/Dotnet/Tour/20.gif)
Все это будет продемонстрировано ниже на примере, входящем в комплект Rational XDE.
Открываем в VisualStudio новый пустой проект Rational XDE:
![](/Dotnet/Tour/1.gif)
Выбираем окно проводника проекта и в нем добавить новый элемент:
![](/Dotnet/Tour/2.gif)
Из 17 видов проектов XDE - выбираем Getting Started:
![](/Dotnet/Tour/3.gif)
После чего, наконец открывается проект с примером. Как мы видим проект состоит из двух страничек с описанием - Main и Architectural Views и трех основных - Use Case, Design, Deployment - и одной вспомогательной диаграммы - Implementation View. Левое окно - эксплорер проекта, подобный эксплореру обычной файловой системы:
![](/Dotnet/Tour/4.gif)
В эксплорере модели текущая страничка соответствует узлу MAIN, который состоит из тектовой подписи и ссылок на три диаграммы:
![](/Dotnet/Tour/5.gif)
Можно открыть еще одно окно со свойствами каждого элемента UML-диаграммы:
![](/Dotnet/Tour/21.gif)
В нашем случае диаграмма Implementation View состоит только из комментария:
![](/Dotnet/Tour/16.gif)
Описание Architectural Views тоже состоит только из комментариев:
![](/Dotnet/Tour/6.gif)
Каждый тектовый блок имеет свое собственное контекстное меню, отличное от контекстного меню станицы и меню эксплорера проекта:
![](/Dotnet/Tour/7.gif)
Теперь рассмотрим подробнее основные диаграммы этого примера. Из любого места оболочки .NET можно вернуться назад либо кнопками навигации, либо передвигаясь по заголовкам окон над основным окном. А двойным щелчком на ссылке Use Case мы из окна Architectural Overview сразу попадаем в диаграмму USE Case:
![](/Dotnet/Tour/8.gif)
А вот это окно просмотра Стереотипа диаграммы USE CASE:
![](/Dotnet/Tour/10.gif)
Диаграма USE CASE состоит из главного окна:
![](/Dotnet/Tour/11.gif)
и пакетов, в котором мы видим диаграмму событий:
![](/Dotnet/Tour/9.gif)
Диаграмма DEPLOYMENT описывает развертывание системы:
![](/Dotnet/Tour/15.gif)
Наконец, третья, диаграмма Design тоже состоит из главного окна:
![](/Dotnet/Tour/12.gif)
диаграммы процессов и диаграммы взаимодествия классов:
![](/Dotnet/Tour/14.gif)
и, наконец, диаграммы классов, в которой непосредственно описываются методы и свойства класса - по которым потом Visual Studio 7 автоматически генерирует текст программы:
![](/Dotnet/Tour/13.gif)
В документации есть еще пример с описанием.
